说明书摘要：
本实用新型公开了一种加工装置，包括工作台，工作台固定有加工夹具，加工夹具包括固定块和若干固定夹具，固定块顶部开有若干固定孔，每一固定夹具安装于一固定孔内；
固定夹具包括固定件和连接件，固定件设置内设置有连接孔，连接件伸入连接孔与固定件连接；连接孔的上端部开有若干通槽，通槽贯穿所述固定件的顶部；
固定件上端部的外侧向下凹入形成一环形凹槽，本实用新型的加工装置能够批量性的生产衬套，加工精度高，稳定性强，提高了加工效率，降低了生产成本。
摘要附图：
权利要求书：
1、一种钨钢衬套加工装置，包括工作台（1），工作台（1）固定有加工夹具（2），其特征在于：加工夹具（2）包括固定块（3）和若干固定夹具（4），固定块（3）顶部开有若干固定孔，每一固定夹具（4）安装于一固定孔内；
固定夹具（4）包括固定件（5）和连接件（6），固定件（5）设置内设置有连接孔（7），连接件（6）伸入连接孔（7）与固定件（5）连接；
连接孔（7）的上端部开有若干通槽（8），通槽（8）贯穿所述固定件（5）的顶部；
固定件（5）上端部的外侧向下凹入形成一环形凹槽（9）。
2、根据权利要求1所述的一种钨钢衬套加工装置，其特征在于：所述固定块（3）的侧面开有与若干所述固定孔相对应的安装孔（11），安装孔（11）与固定孔连通，安装孔（11）安装有固定销。
3、根据权利要求2所述的一种钨钢衬套加工装置，其特征在于：所述工作台（1）设置有第一挡块（12）和第二挡块（13），第一挡块（12）和第二挡块（13）分别与工作台（1）连接，所述加工夹具（2）的两侧面分别抵顶于第一挡块（12）和第二挡块（13）。
4、根据权利要求3所述的一种钨钢衬套加工装置，其特征在于：所述连接孔（7）的下端部设置有内螺纹（14），所述连接件（6）的下端部设置有外螺纹（15），连接件（6）与连接孔（7）螺接。
5、根据权利要求4所述的一种钨钢衬套加工装置，其特征在于：所述连接孔（7）的上端部的直径从上到下的趋势变化为从小变大。
6、根据权利要求5所述的一种钨钢衬套加工装置，其特征在于：所述连接件（6）的中部的直径从上到下的趋势变化为从小变大。
7、根据权利要求6所述的一种钨钢衬套加工装置，其特征在于：所述连接件（6）的上端部设置用于扭动所述连接件（6）的连接块（16）。
说明书：
一种钨钢衬套加工装置
技术领域
本实用新型涉及技术领域，尤其是涉及一种钨钢衬套加工装置。
背景技术
衬套是用于机械部件外，以达到密封、磨损保护等作用的配套件。现有的钨钢衬套精密加工一般是采用冲子衬套加工的方法实现的。传统的冲子衬套都是专人专机一件一件的加工出来的，
不管是效率，还是批量成品的精度都是随着操作者的不同而变化。缺乏高效性和稳定性，对公司的钨钢精密加工以及产品的产量产出造成了严重的制约。因此有必要予以改进。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是提供一种钨钢衬套加工装置，能够批量性的生产衬套，加工精度高，稳定性强。
为了实现上述目的，本实用新型所采用的技术方案是一种钨钢衬套加工装置，包括工作台，工作台固定有加工夹具，加工夹具包括固定块和若干固定夹具，固定块顶部开有若干固定孔，
每一固定夹具安装于一固定孔内；固定夹具包括固定件和连接件，固定件设置内设置有连接孔，连接件伸入连接孔与固定件连接；连接孔的上端部开有若干通槽，通槽贯穿所述固定件的顶部；固定件上端部的外侧向下凹入形成一环形凹槽。
进一步的技术方案中，所述固定块的侧面开有与若干所述固定孔相对应的安装孔，安装孔与固定孔连通，安装孔安装有固定销。
进一步的技术方案中，所述工作台设置有第一挡块和第二挡块，第一挡块和第二挡块分别与工作台连接，所述加工夹具的两侧面分别抵顶于第一挡块和第二挡块。
进一步的技术方案中，所述连接孔的下端部设置有内螺纹，所述连接件的下端部设置有外螺纹，连接件与连接孔螺接。
进一步的技术方案中，所述连接孔的上端部的直径从上到下的趋势变化为从小变大。
进一步的技术方案中，所述连接件的中部的直径从上到下的趋势变化为从小变大。
进一步的技术方案中，所述连接件的上端部设置用于扭动所述连接件的连接块。
采用上述结构后，本实用新型和现有技术相比所具有的优点是：本实用新型一种钨钢衬套加工装置，能够批量性的生产衬套，加工精度高，稳定性强，提高了加工效率，降低了生产成本。
附图说明
下面结合附图和实施例对本实用新型进一步说明。

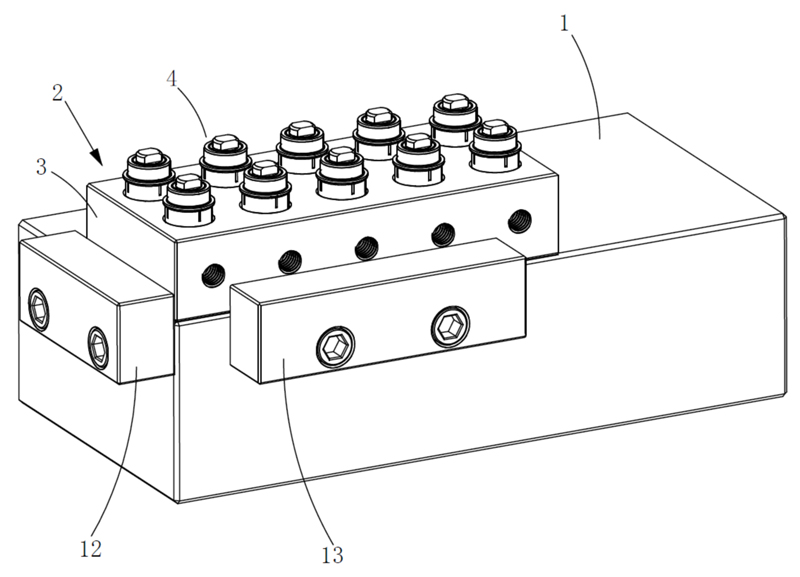

图1是本实用新型的一种钨钢衬套加工装置的结构示意图。

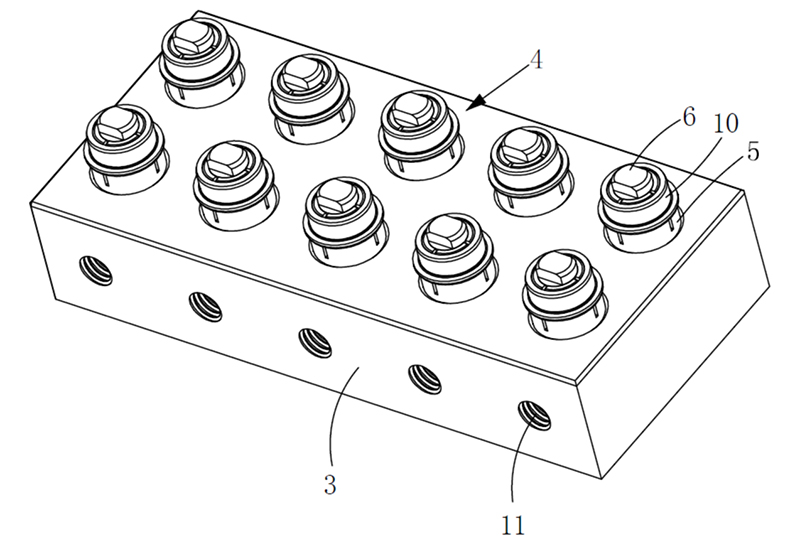

图2是加工夹具的结构示意图。

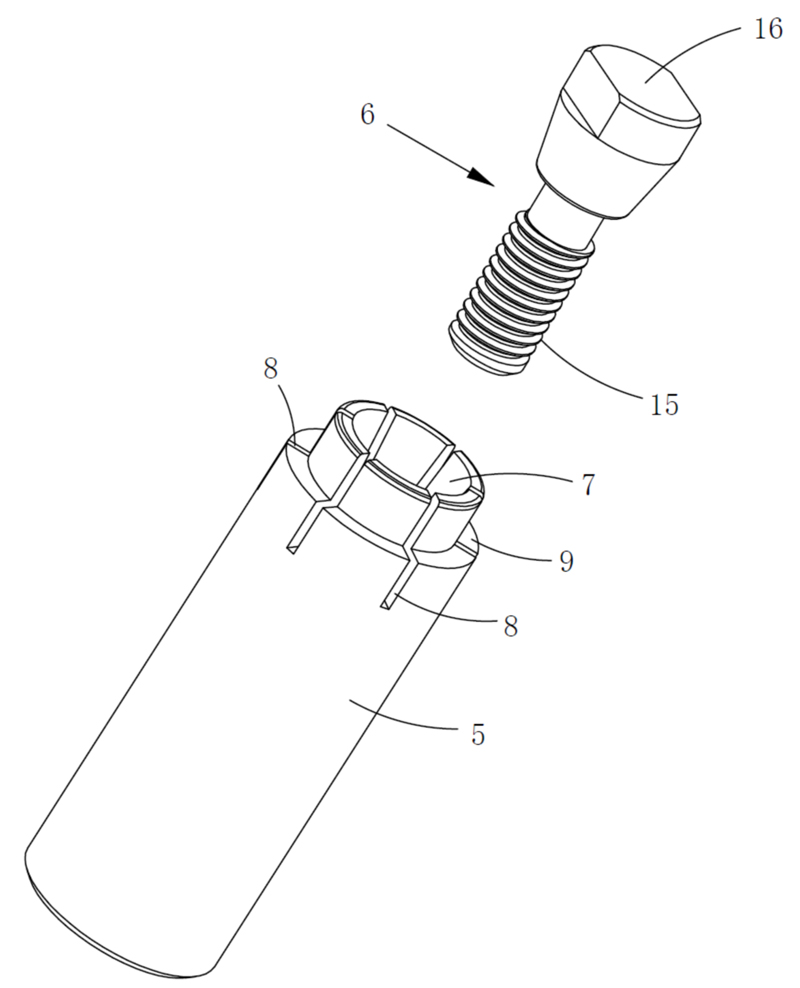

图3是固定夹具的结构示意图。

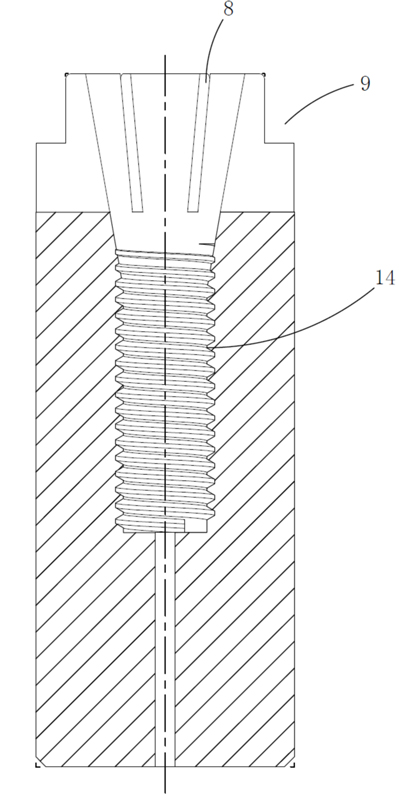

图4是固定件的机构示意图。
图中：
1-工作台、2-加工夹具、3-固定块、4-固定夹具、5-固定件、6-连接件、7-连接孔、8-通槽、9-环形凹槽、10-工件、11-安装孔、12-第一挡块、13-第二挡块、14-内螺纹、15-外螺纹、16-连接块。
具体实施方式
说明书
以下所述仅为本实用新型的较佳实施例，并不因此而限定本实用新型的保护范围。
实施例，见图1~4所示，一种钨钢衬套加工装置，包括工作台（1），工作台（1）固定有加工夹具（2），加工夹具（2）包括固定块（3）和若干固定夹具（4），固定块（3）顶部开有若干固定孔，
每一固定夹具（4）安装于一固定孔内；固定夹具（4）包括固定件（5）和连接件（6），固定件（5）设置内设置有连接孔（7），连接件（6）伸入连接孔（7）与固定件（5）连接；
连接孔（7）的上端部开有若干通槽（8），通槽（8）贯穿所述固定件（5）的顶部；固定件（5）上端部的外侧向下凹入形成一环形凹槽（9）。在使用时，将工件（10）套在环形凹槽（9）上，
然后在将连接件（6）伸入连接孔（7）内，撑大通槽（8）的大小，从而完成对工件（10）的固定。可保证固定工件（10）的同时，保证工件（10）的同心度及加工位置一致。
就可实现整个工件（10）的自动化加工，加工效率高，产品稳定，加工精度高，稳定性强，降低了生产成本。
固定块（3）的侧面开有与若干所述固定孔相对应的安装孔（11），安装孔（11）与固定孔连通，安装孔（11）安装有固定销。通过固定销定位固定夹具（4）的位置，结构简单，稳定性强。
工作台（1）设置有第一挡块（12）和第二挡块（13），第一挡块（12）和第二挡块（13）分别与工作台（1）连接，所述加工夹具（2）的两侧面分别抵顶于第一挡块（12）和第二挡块（13）。
通过第一挡块（12）和第二挡块（13）分别对加工夹具（2）的两侧面进行定位和固定位置。作为一个优选的实施方式，本实用新型的工作台（1）选用工作磁台。
连接孔（7）的下端部设置有内螺纹（14），所述连接件（6）的下端部设置有外螺纹（15），连接件（6）与连接孔（7）螺接。连接孔（7）的上端部的直径从上到下的趋势变化为从小变大。
连接件（6）的中部的直径从上到下的趋势变化为从小变大。连接件（6）的上端部设置用于扭动所述连接件（6）的连接块（16）。该设置在对工件（10）进行固定时，
通过扭动连接块（16）带动连接件（6）进行旋转，使连接件（6）逐渐深入连接孔（7）内，并时连接件（6）挤压连接孔（7）的上端部，撑大通槽（8）的大小，从而完成对工件（10）的固定。
以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
